MOVING WALL SYSTEM
호텔, 사무실, 교육기관, 연회장, 전시장, 상업시설 등의 공간을 효율적으로 활용하기 위한 시스템으로 방음,
공간 분할의 기능성이 뛰어나며 안전성 또한 우수해 최근 많은 곳에서 활용하는 시스템 PANEL입니다.
Moving Wall 구조
01. PANEL의 고정해제 장치
- PANEL의 고정방법
크랭크 핸들을 사용하는 방식으로 PANEL의 사이드부분에 있는 상,하 고임장치를 시계방향으로 6~8회 정도 회전시킴으로써 천정부분과 바닥부분으로 밀착 시켜줍니다.
- PANEL의 해체방법
크랭크 핸들을 사용하는 방식으로 PANEL의 사이드부분에 삽입 후 시계 반대방향으로 6~9회 정도 회전시킵니다. 이때 상,하 몰딩이 PANEL 부분에 밀착한 후 이동합니다.
02. PANEL의 고정몰딩
크랭크 핸들을 작동시 움직이는 몰딩으로 천장부분과 바닥부분을 밀착 시켜줌으로서 PANEL의 행력에 저항을 할 수 있도록 설계 되었으며 연질에 고무는 신축성을 주어 천장과 바닥을 보호해 줍니다.
또한 소리와 빛을 차단시켜 줍니다.
03. 요철형태의 PANEL 결합장치
PANEL과 PANEL을 결합시켜주는 장치로 요철모양으로 이루어져 있으며 소리와 빛을 차단시켜주고 PANEL의 내구성을 더욱 더 강화시켜 줍니다.
제품사양
| 모델명 | BCW | BCS | BCF | BCWD |
|---|---|---|---|---|
| 마감재질 | 가장 일반적인 제품으로 기본 마감인 PLYWOOD 마감으로 이루어져 있으며 다양한 데코레이션을 연출할 수 있는 제품입니다. | 기본 마감위에 칼라철판을 부착시킨 제품으로 별도로 마감이 필요하지 않습니다. | 기본 마감위에 FABRIC 천으로 마감을 하여 부드러운 이미지를 강조한 제품으로 다양한 색상으로 연출할 수 있어 어느곳에도 잘 어울립니다. | 기본 마감위에 WOOD 철판을 부착시킨 제품으로 기존 칼라철판 마감보다 한차원 UPGRADE된 제품입니다. |
| 두께 | 60/75/100T | 60/75/100T | 60/75/100T | 60/75/100T |
| 폭 | 900~1240 | 900~1240 | 900~1240 | 900~1240 |
| 높이 | 2000/12000 | 2000/8000 | 2000/8000 | 2000/8000 |
| 창호조합 | 가능 | 가능 | 가능 | 가능 |
| 출입문조합 | 가능 | 가능 | 가능 | 가능 |
| PANEL 작동 | UPDOWN 머신 장착 | |||
| 특수마감 | 가능 | 가능 | 가능 | 가능 |
마감표
1. 패브릭 - 색상 샘플 사진
2. 무늬목 시트지 - 색상 샘플 사진
3. 칼라철판 - 색상 샘플 사진
격납방식

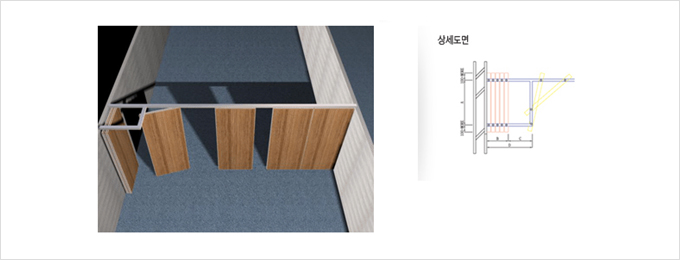

- 직각격납 Straight Housing Type
가장 일반적인 방식으로 격납되는 쪽의 첫번째 판넬을 횐지문(SWING)으로 사용할 수 있다.

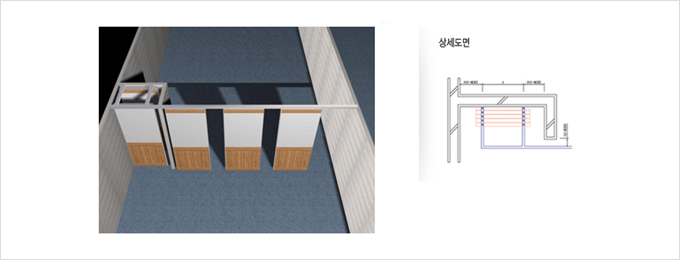

- 평행격납 Parallel Housing Type
판넬을 수납하는 형태에 쓰이며 간단한 조작으로 격납이 가능하다.

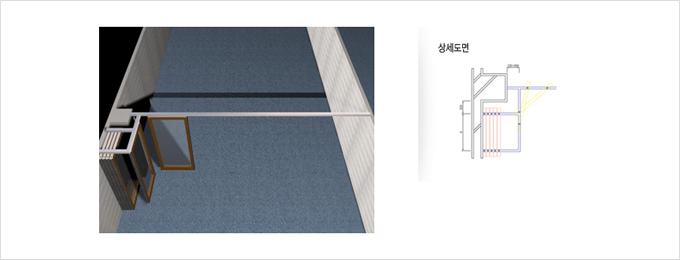

- 유도격납 Beam Housing Type
기둥이 돌출이 클 경우 기둥뒤로 집어넣는 형태로 판넬의 장수가 많아 'D'기 기둥의 돌출부위보다 200이상일 경우 기둥쪽 첫 장에 쪽판을 사용.
